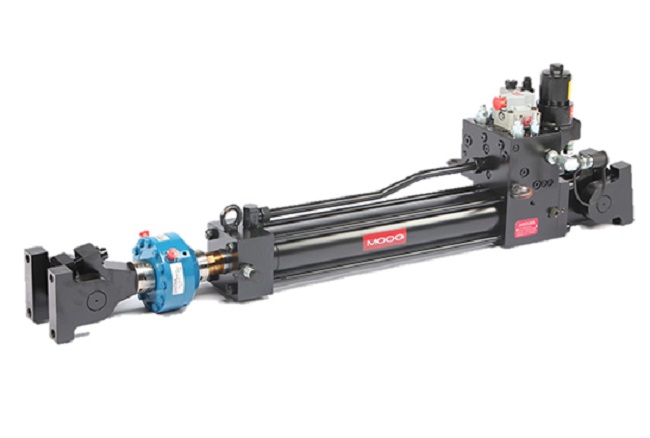

单活塞杆液压测试作动器

高性能航空航天结构测试应用

额定出力		结构形式	工作行程 mm	杆径 mm	缸内径 mm	活塞有效工作面积
拉向 kN	压向 kN	结构形式	工作行程 mm	杆径 mm	缸内径 mm	拉向 sq cm	压向 sq cm
14	40	拉杆形式	300, 500, 750, 1000	40	50	7.1	20
31	64	拉杆形式	300, 500, 750, 1000	45	63	15	31
63	404	拉杆形式	300, 500, 750, 1000	50	80	31	50
98	162	拉杆形式	300, 500, 750, 1000	63	100	47	79
149	253	拉杆形式	300, 500, 750, 1000	80	125	72	123
284	416	拉杆形式	300, 500, 750, 1000	90	160	137	201
453	650	立柱形式	300, 500, 750, 1000	110	200	219	314
1,137	1,663	立柱形式	300, 500, 750, 1000	180	320	550	804
