伺服阀和比例阀

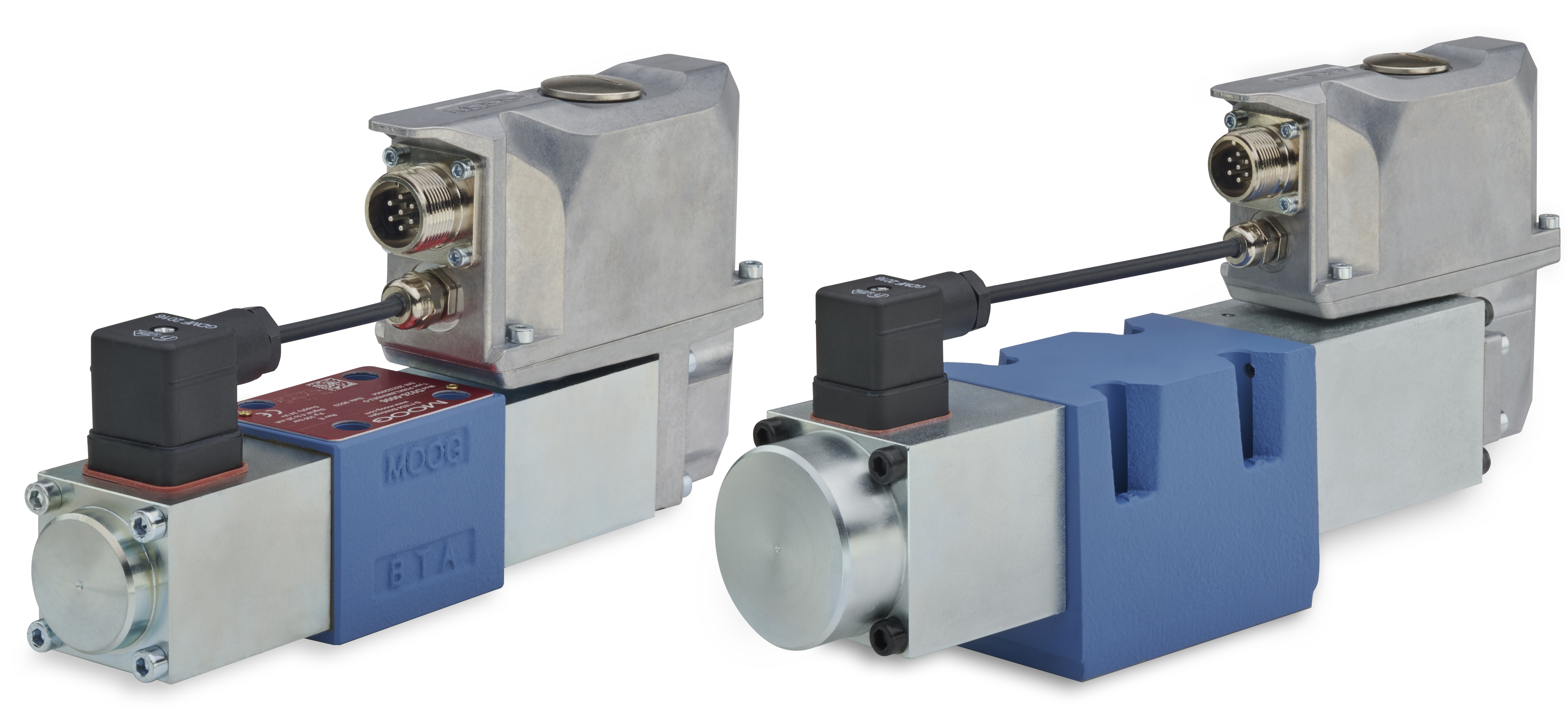

接模拟信号的D926-D927系列直动式比例阀

ISO 4401尺寸03和05

  • 由两个比例电磁铁直接驱动
  • 三位四通设计（带故障保险位置)，减少对额外安全组件的需求
  • 阀芯阀体配合设计，具有高准确性和高耐磨性
  • 放大板与阀壳体机械隔离，具备高抗振性，提供更长的使用寿命和更短的设备停机时间
  • 拥有数字内核和高能效组件的新一代放大板，产生的热应力低，延长放大板寿命周期
  • 阀芯遮盖量、流量特性和信号选择变化范围广泛，适应众多应用
  • 放大板安装在电磁铁上，实现紧凑型设计，安装空间小



规格 D926 D927
安装型式 ISO 4401尺寸03 ISO 4401尺寸05
液压参数
P、A、B口最大工作压力 350 bar (5,000 psi) 350 bar (5,000 psi)
ΔpN为5 bar/每一节流边（75 psi/每一节流边）时的额定流量 4至32 l/min（1.06至8.5 gpm) 25至75 l/min（6.6至19.8 gpm)
从0至100%行程的阶跃响应时间 18 ms

< 28 ms. ( < 3 % 正遮盖阀芯)
电气参数
电源电压 24 VDC (18 至 32 VDC)
额定信号选项 +/-10 V，+/-10 mA和4至20 mA
